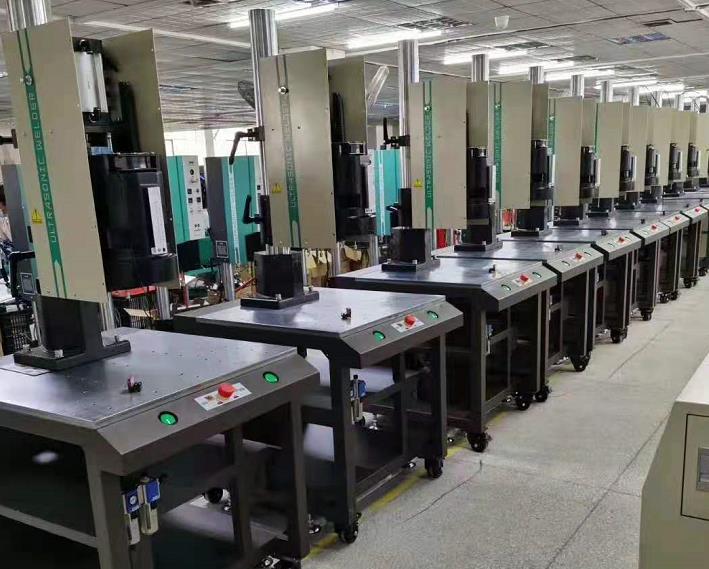

超声波塑料焊接机由气动传动系统、控制系统、超声波发生器、换能器、刀头和机械装置等组成。

1、气动驱动系统

包括：过滤器、减压阀、油雾、换向器、节流阀、气缸等。

工作时，冲程气缸由空气压缩机驱动，以驱动超声波换能器的振动系统上下移动。在中小功率超声波焊接中，根据焊接需要设置功率压力。

2、控制系统

控制系统由时间继电器或集成电路定时器组成。主要功能如下：一是控制气动传动系统的工作，使气路阀在焊接过程中在定时控制下打开。气缸对焊头加压使其下降，并以一定的压力对焊接物体进行压制。焊接完成后，压力保持一段时间，然后控制系统改变气路阀的方向，使焊头上升并复位；二是控制超声波发生器的工作时间，本系统使整个焊接过程实现自动化，操作只需启动按钮产生一个触发脉冲，即可自动完成整个焊接过程。整个控制系统的顺序如下：电源启动触发控制信号气动传输系统，气缸加压焊头下降，按下焊接触发超声波发生器工作，超声波启动并保持一定的焊接时间，超声波发射被消除，并保持一定的压力时间至背压，焊头上升，焊接结束。

3、超声波发生器

（1） 对于大功率超声波塑料焊机，发电机信号采用锁相频率自动跟踪电路，使发电机的输出频率与换能器的谐振频率基本一致。

（2） 功率在500W以上的超声波塑料焊机用发电机采用自激功率振荡器，具有一定的频率跟踪能力。
