超声波模具作为超声波焊接机和物料的接触界面，其主要功能是将由变幅器输出的纵向机械振动均匀有效地传递到物料上，所用的材料通常是铝合金甚至钛合金。因为塑料物料的设计变化多，外型千差万别，工具头也要随之而变化。工作面的形状要与物料配合良好，在振动时才不至于损伤塑料表明；同时其一阶纵向振动固由频率要与焊接机的输出频率协调，否则振动能量会被内耗掉。工具头在振动时，局部会产生应力集中，如何优化这些局部结构也是设计时需要考虑的问题。

在焊接系统中，超声波发生器是电路部分，包含功放电路，其频率稳定性和驱动能力会影响到机器的性能。物料是热塑性塑料，结合面的设计需要考虑如何快速产生热能和对接良好。换能器、变幅器和工具头都可看作机械结构，便于分析其振动的耦合。在塑料焊接中，机械振动是以纵波的形式传递的，如何有效传递能量和调整振幅是设计的要点。

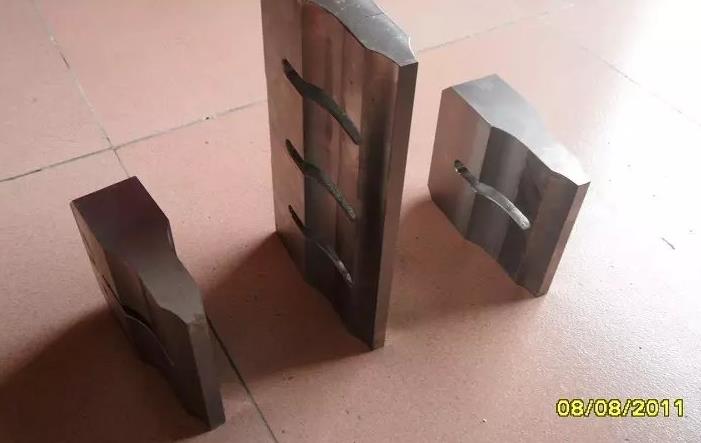

如前所述，超声波模具的设计相当重要。设计超声波模具首先是确定其大致的几何外型和结构，并建立参数化模型，以便进行后继分析。）是为常见焊接工装的设计，在一个近似长方体的材料上沿振动方向豁开若干个U型槽。整体尺寸是X、Y、Z三个方向的长度，通常横向尺寸X和Y与被焊接工件的大小相当。Z的长度等于超声波的半波长，因为在经典的振动理论里面，长条型物体的一阶轴向频率是由它的长度确定的，半波长度正好与声波频率匹配，这种设计一直被延用，有利与声波的传播。
